Seguramente habreis visto muchas linternas con diodos LED en un montón de sitios por Internet o en cualquier tienda. Aqui nos surge una question: Por qué comprarla pudiendo hacerla nosotros mismos? Pues aqui va la explicación de cómo convertir nuesta vieja linterna y renovarla con más de 50 diodos LED.

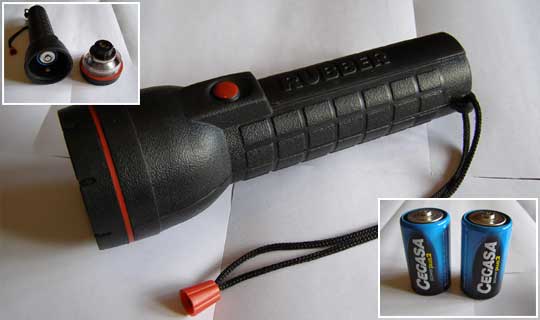

Antes de nada, hay que tener en cuenta que dependiendo del diseño de la linterna que usemos, el acople final puede variar y debemos averiguar primero cómo está compuesta la linterna para poder comenzar a meterle mano. Asi que manos a la obra y desmontamos todas las partes de la linterna como podemos ver en las siguientes imágenes:

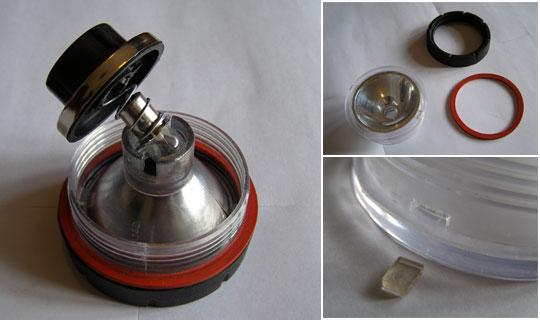

Como podemos comprobar, no hay nada del otro mundo. En este caso, esta linterna usa un pequeño soporte para la bombilla que a su vez toca contra unas placas de cobre haciendo contacto con las pilas mediante un interruptor situado en su parte superior. Se puede apreciar también que hay una pequeña muesca que debemos retirar para poder sacar el reflector, que es de plastico. Esto nos vendrá muy bien mas tarde cuando acoplemos el montaje final dentro de este mismo sitio.

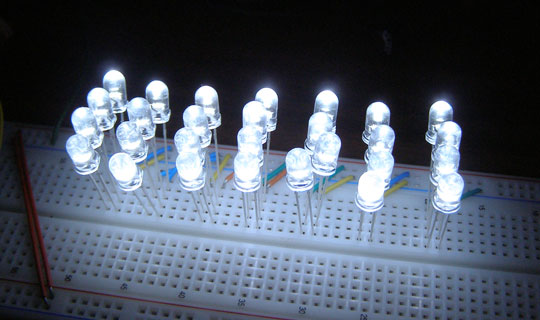

Primero hemos hecho unas pruebas sobre una protoboard montando unos cuantos diodos LED y alimentandolos con 3 Voltios. Todos los diodos están montados en paralelo y aparentemente todo está correcto y apreciamos una luz blanca intensa. Esto pinta muy bien!

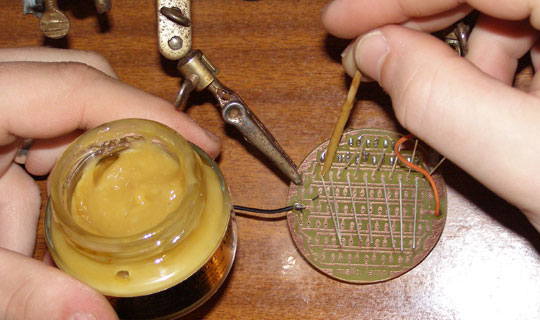

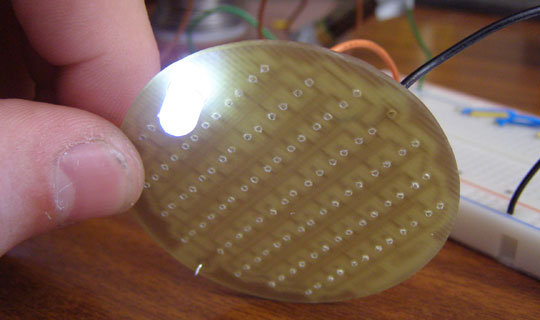

Hemos realizado una pequeña placa de circuito impreso para alojar 52 diodos, el cual esplicamos en nuestro anterior tutorial de cómo hacer una placa PCB que podeis visitar como referencia. Para que al soldar todo quede perfecto, suelo usar pasta FLUX. Aunque montar y soldar todos los diodos no es complicado en absoluto, lleva un buen rato hacerlo, asi que paciencia :)

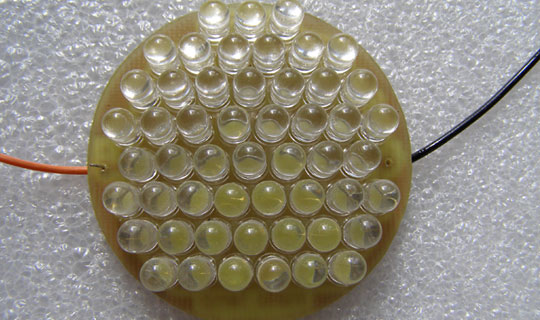

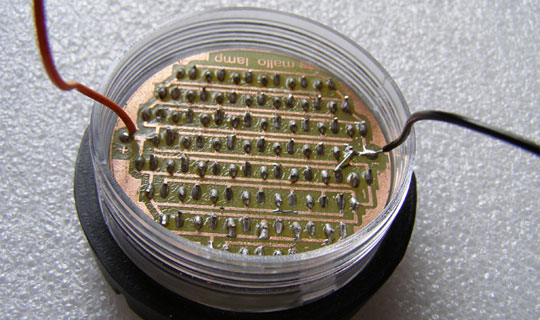

Una vez soldados todos los diodos LED, nos queda una bonita placa redonda lista para funcionar. Hemos soldado también un par de cables con sus respectivos colores (rojo y negro) para tomar corriente de las pilas. Tambien vemos que la placa entra perfectamente en la parte frontal de la linterna, como se puede apreciar en ésta imagen:

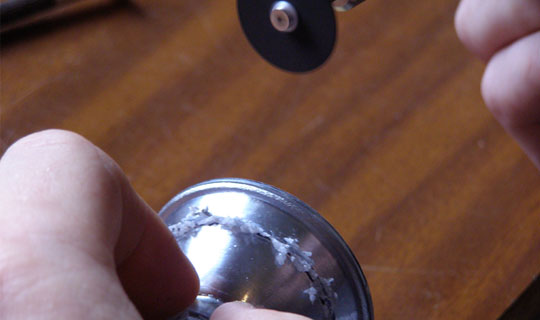

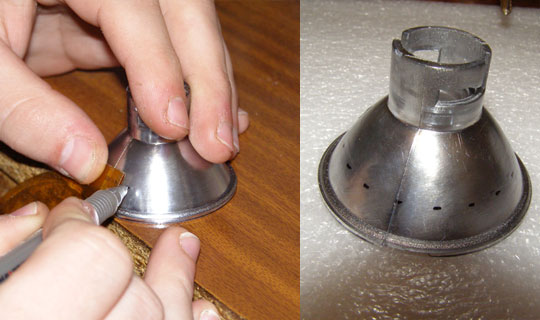

Bien, ahora viene lo "un poco más dificil" que es acoplar el conjunto para poder cerrar correctamente la linterna (que es de rosca y resistente al agua) y también tomar la corriente de las pilas. Lo primero que tuvimos que hacer es cortar un trozo del reflector ya que la placa junto con los didos LED es más gruesa y nos ocupaba mucho espacio sin poder cerrar la linterna. Marcamos un poco a ojo con un rotulador y luego cojemos duestra dremel (o similar) para realizar un corte lo más limpio posible:

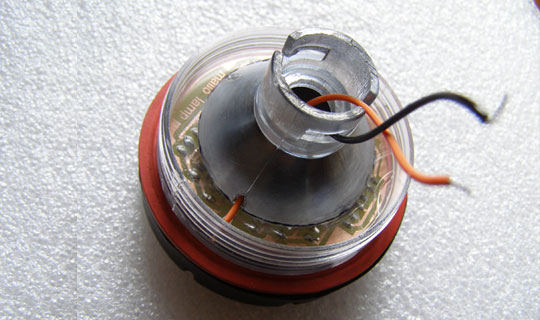

Ahora tenemos todo el conjunto bien posicionado y permite cerrarla sin problema. Que nos falta? pues tomar corriente de las baterías, ya que sino, no tendríamos más que un pisa papeles, no una linterna! ;)

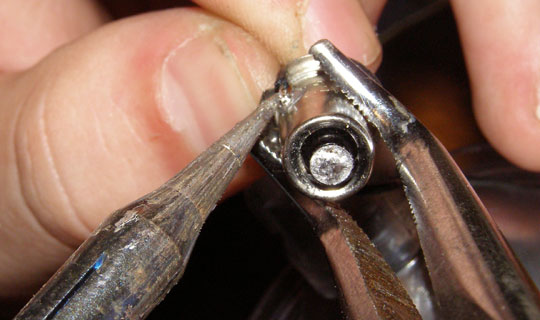

Decidimos despiezar la bombilla original y usar sus contactos para soldar los cables de alimentación de la placa. Com mucho cuidado se retira la parte de cristal y se limpian los bornes.

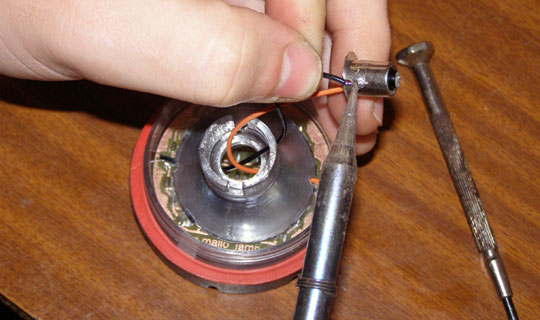

Aprovechamos el hueco del reflector para pasar los cables hacia el soporte de la bombilla y soldamos con un poco de estaño. Ah, cuidado, que quema, os lo digo yo.... :P

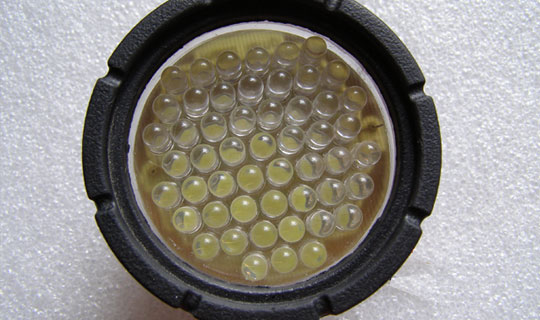

Una vez realizados todos los pasos, aqui tenemos el resultado final, el cual podremos enrroscar al cuerpo de la linterna y comenzar a disfrutar de nuestra própia linterna casera con diodos LED!

Espero que os guste éste nuevo tutorial y que disfruteis tanto como nosotros lo hemos hecho al hacerlo. Hasta la próxima entrega!
