Amplificador estéreo de 20W en 7x7mm.

Publicado por en Electrónica el 11/11/2009
Comentarios:

Reciéntemente he necesitado utilizar un amplificador de 20W por canal en un proyecto y tras buscar algunas soluciones llegué a esta pequeña maravilla, que funciona la mar de bien integrado en un pequeño chip de 7x7mm.

Pantallas LCD gráficas y de texto

Se trata del MAX9744 que es un amplificador de clase D, lo que le permite tener tan pequeño tamaño y no necesitar disipador. Y además incorpora control de volumen digital y analógico, a gusto del consumidor.

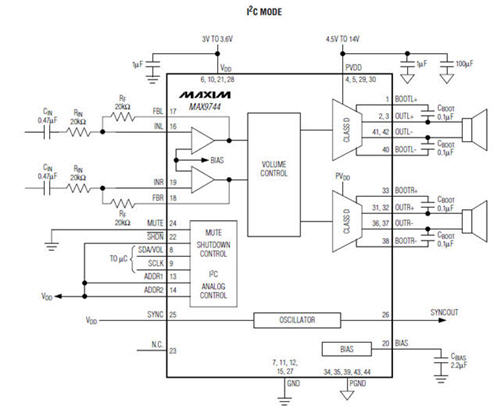

Esta es su arquitectura interna y la propuesta de conexiones que viene en la datasheet del susodicho.

Arquitectura

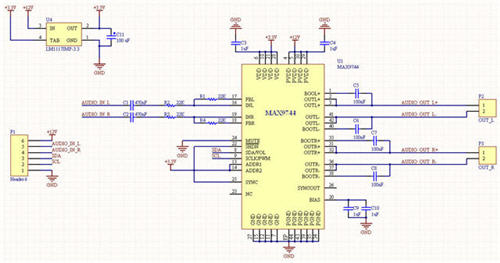

Este es el esquema que yo he probado:

Esquema

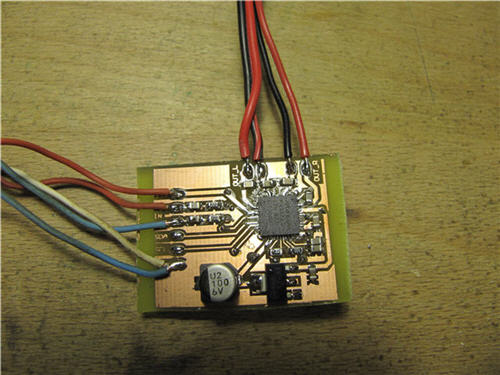

Y por último, este es el circuito una vez terminado:

Circuito
